山鋼日照碳基催化劑一體化脫除項目

發布時間:2018-03-30來源:國能中電

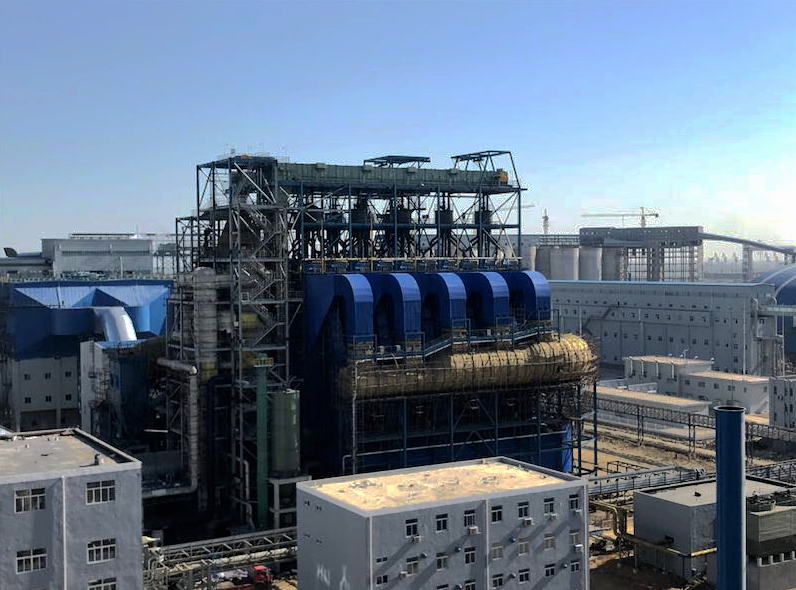

      山鋼集團日照鋼鐵精品鋼基地項目(一期),年產850萬噸鋼,項目中2臺500㎡燒結機(煙氣量2500000Nm³/h)和一套150萬噸/年球團生產線(煙氣量500000Nm³/h)引入本公司的碳基催化劑技術配套建設煙氣脫硫脫硝系統,燒結機和球團生產線共設置三套碳基催化劑干法煙氣多污染物一體化脫除裝置,系統共用一套富SO2氣資源化體利用系統,項目采用BOO模式運營。

     主要設計指標為:

    原煙氣
SO2入口濃度700-1700mg/Nm³,NOx入口濃度300-500mg/Nm³,粉塵入口濃度60mg/Nm³;
    凈煙氣SO2出口濃度不高于50mg/Nm³,NOx出口濃度不高于100mg/Nm³,粉塵出口濃度不高于10mg/Nm³,二噁英出口濃度不高于0.5ng-TEQ/Nm³。
